常见试验操作介绍：（电缆、电机）
一、电力电缆耐压试验步骤
       将与被测试电缆相连的电气设备全数断开。。。。。。。
       用兆欧表测试电缆各相绝缘参数，，，，，，，测试合格方可进行超低频耐压试验。。。。。。。
       整定试验电压值：Umax=3Uo，，，，，，，其中 Uo 为电缆的额定相电压值。。。。。。。

例1：某电缆参数：额定线电压为 10kV、额定相电压 Uo=6kV，，，，，，，所以试验电压整定值为：
       Umax=3Uo=18kV

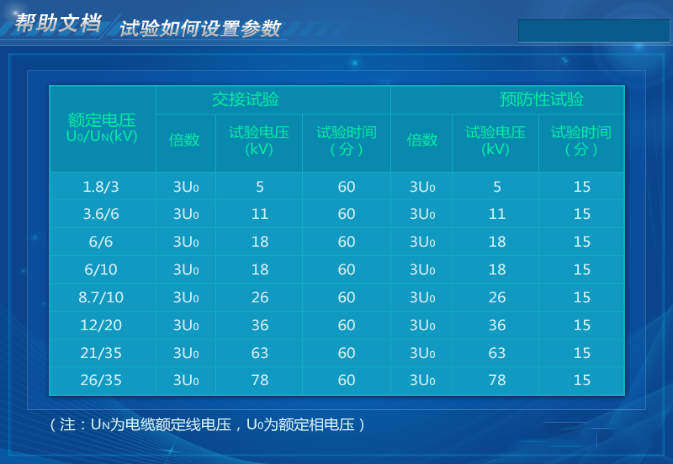

       各类型号橡塑绝缘电力电缆 0.1Hz 超低频试验电压值整定值如图

试验功夫：交代试验时试验功夫为 60 分钟，，，，，，，预防性试验功夫为 15 分钟。。。。。。。
过流；；；；；ふǖ缌髦担
超低频耐压试验品容性电流（或泄漏电流）的估算步骤：
Io=2πfCU=2×3.14×0.1CU(mA))
其中：C 为电缆对地电容量，，，，，，，单元为 uF；；；；；U 为试验电压有效值，，，，，，，单元为 kV。。。。。。。
例2：某型号 10kV(UN=10kV，，，，，，，Uo=8.7kV) 电缆长 4km，，，，，，，单相对地电容 0.21uF/km，，，，，，，0.1Hz 超低频试验电压为 26kV（峰值），，，，，，，则泄漏电流近似为：
Io=2πfCU=2×3.14×0.1CU=0.628×0.21×4×26/ 2=9.69（mA）
过流；；；；；ふǖ缌髦担
I=kIo
其中：k 为过流；；；；；た康米∠凳，，，，，，，显然 k＞1
k 取 1.5，，，，，，，则过流；；；；；ふǖ缌髦悼扇。。。。。。。14.5mA

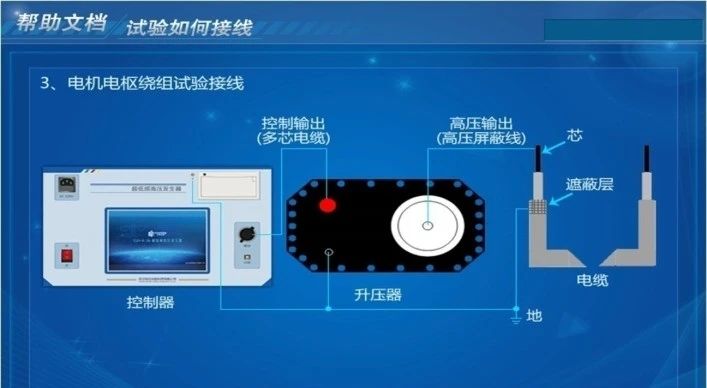

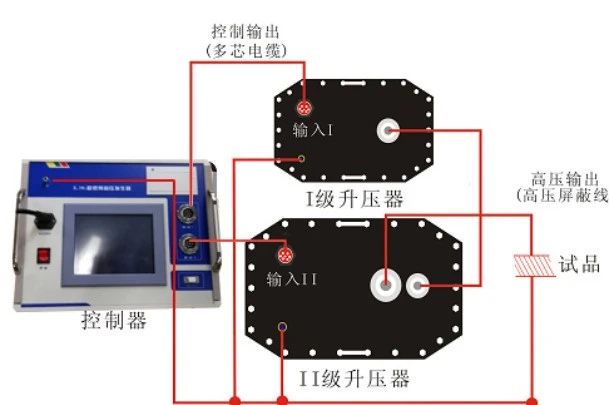

       试验接线：用随机附带的专用衔接将试验设备与试验电缆按图 所示的步骤衔接。。。。。。。仔细查抄接线正确后合上电源，，，，，，，再次设定好试验频率，，，，，，，功夫和电压以及高压侧的过流；；；；；ぶ怠⒐贡；；；；；ぶ，，，，，，，而后起头升压试验。。。。。。。升压过程应亲昵监督高压回路，，，，，，，监听试品电缆是否有异常响声。。。。。。。升至试验电压时，，，，，，，仪器起头自动纪录试验功夫、显示试验电压值。。。。。。。

       试验功夫到后，，，，，，，仪器自动；；；；；。。。。。。若试验中无粉碎性放电产生，，，，，，，则以为通过耐压试验。。。。。。。
       在升压和耐压过程中，，，，，，，如发现输出波形异；；；；；，，，，，，，并且电流异常增大，，，，，，，电压不稳，，，，，，，试品电缆产生异味、烟雾、异常响声或闪烙等景象，，，，，，，应立即终场升压，，，，，，，；；；；；蟛槊髟颉。。。。。。这些景象若是是试品电缆绝缘部门幽微引起的，，，，，，，则以为耐压试验不合格。。。。。。。如确定是试品电缆由于空气湿度或表表脏污等原因所污等原因所致，，，，，，，应将试品电缆清洁干燥处置后，，，，，，，再进行试验。。。。。。。
       试验过程中，，，，，，，若是遇到非试品电缆绝缘缺点使仪器出现过流；；；；；，，，，，，，在查明原因后，，，，，，，应沉新进行耐压试验。。。。。。。

二、同步电机耐压试验步骤
       对同步电机的超低频耐压试验操作步骤与以上对电缆的操作步骤类似。。。。。。。下面就分歧的处所作补充注明。。。。。。。
       在交代、大建、部门更换绕组以及通例试验时，，，，，，，均可进行此项试验。。。。。。。用 0.1Hz 超低频对电机进行耐压试验，，，，，，，对发电机端部绝缘的缺点比工频耐压试验更有效。。。。。。。其原因是在工频电压下，，，，，，，由于从线棒流出的电容电流在流经绝缘名义的半导体防晕层时造成较大的电压降，，，，，，，因而使端部的线棒绝缘上接受的电压减幼。。。。。；；；；；在超低频情况下，，，，，，，此电容电流大大减幼了，，，，，，，半导体防晕层上的压降也大为减幼，，，，，，，故端部绝缘上电压较高，，，，，，，便于发现缺点。。。。。。。

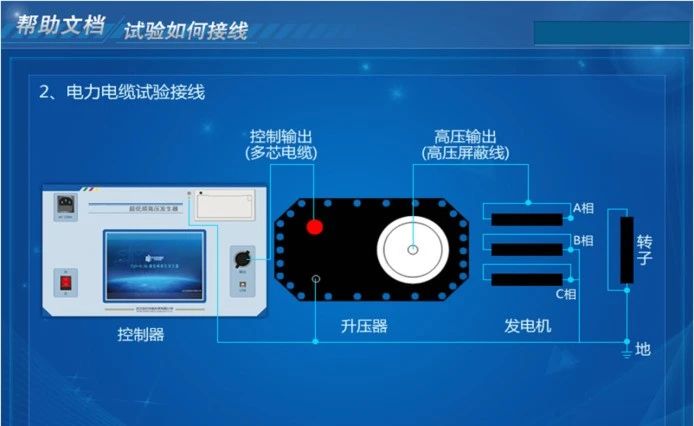

       接线步骤：试验时应分相进行，，，，，，，给被试相加压，，，，，，，非被试相短接接地。。。。。。。试验接线如下图所地示。。。。。。。

依照规程划定，，，，，，，试验电压峰值可按如下公式确定：
Umax= 2 βKUo
其中 Umax：0.1Hz 试验电压的峰值（kV）；；；；；
β：0.1Hz与50Hz电压的等效系数，，，，，，，按我国规程的要求，，，，，，，β取1.2；；；；；
K：整定系数，，，，，，，通常为 1.3～1.5，，，，，，，通常取 1.5
Uo：同步电机定子绕组额定电压（kV）
例如：额定电压为 10.5kV 的同步电机，，，，，，，超低频的试验电压峰值推算步骤为：
Umax= 2 ×1.2×1.5×10.5≈26（kV）
试验功夫整定：与工频耐压的试验功夫一样，，，，，，，通常为 1min。。。。。。。
过流；；；；；ぷ魑缌髡ㄖ担赫ú街栌氲缋乱谎。。。。。。
       在耐压过程中，，，，，，，若无异常声音、气味、冒烟以及数据显示不不变等景象，，，，，，，能够以为绝缘耐受住了试验的考验。。。。。。。为了更好地相识绝缘情况，，，，，，，应尽可能全面监督绝缘的表表状态，，，，，，，出格是空冷机组。。。。。。。经验指出，，，，，，，表观监督能发现仪表所不能反映的同步电机绝缘不正常景象，，，，，，，如表表电晕、放电。。。。。。。
       注：异步电机的结构与同步电机相比只是没有转子绕组，，，，，，，其试验接线与同步电机类似。。。。。。。
