试验知识 | 部门放电试验--【尊时凯龙电力】

颁布功夫:2024-02-27 15:40:37人气:
一、部门放电及部门放电丈量可检测缺点种类
       在电气设备的绝缘系统中, ,,,,,各部位的电场强度往往是不相称的, ,,,,,当部门区域的电场强度达到电介质的击穿场强时, ,,,,,该区域就会出现放电, ,,,,,但这种放电并没有贯通施加电压的两导体之间, ,,,,,即整个绝缘系统并没有击穿, ,,,,,依然 维持绝缘机能, ,,,,,这种景象称为部门放电。。。。 。产生在绝缘体内的称为内部部门放电;;;;;产生在绝缘体表表的称为表表部门放电;;;;;产生在导体表表而周围都是气体的, ,,,,,可称之为电晕放电。。。。 。

       部门放电会逐步侵蚀、败坏绝缘资料, ,,,,,使放电区域不休扩大, ,,,,,最终导致整个绝缘体击穿。。。。 。故必须把部门放电限度在肯定水平之下。。。。 。高压绝缘设备都把部门放电的丈量列为查抄产品质量的沉要指标, ,,,,,产品不只出厂时要做局 部放电试验, ,,,,,并且在投入运行之后还要时时进行丈量。。。。 。

二、部门放电根基物理过程及其重要技术参数
       部门放电是一种复杂的物理过程, ,,,,,有电、声、光、热等效应, ,,,,,还会产生各类天生物。。。。 。从电气机能方面分析, ,,,,,产生放电时, ,,,,,在放电处有电荷互换、有电磁波辐射、有能量损耗。。。。 。

       最显著的是反映到试品施加电压的两端, ,,,,,有幽微的脉 冲电压出现。。。。 。若是绝缘中存在有气泡, ,,,,,当工频高压施加于绝缘体的两端时, ,,,,, 若是气泡上接受的电压没有达到气泡的击穿电压, ,,,,,则气泡上的电压就随表加 电压的变动而变动。。。。 。若表加电压足够高, ,,,,,即上升到气泡的击穿电压时, ,,,,,气泡产生放电, ,,,,,放电过程使大量中性气体分子电离, ,,,,,造成正离子和电子或负离子, ,,,,, 形成了大量的空间电荷, ,,,,,这些空间电荷, ,,,,,在表加电场作用下迁徙到气泡壁上, 形成了与表加电场方向相反的内部电压, ,,,,,这时气泡上渣滓电压应是两者叠加的了局, ,,,,,当气泡上的现实电压幼于气泡的击穿电压时, ,,,,,因而气泡的放电暂停, 气泡上的电压又随表加电压的上升而上升, ,,,,,直到沉新达到其击穿电压时, ,,,,,又出现第二次放电, ,,,,,如此出现屡次放电。。。。 。

       当试品中的气隙放电时, ,,,,,相当于试品失去电荷q并使其端电压忽然降落△U, ,,,,,这个通常只有微伏级的电源脉冲叠加在千伏级的表施电压上。。。。 。所有部门放电测试设备的工作道理, ,,,,,就是将这 种电压脉冲检测出来。。。。 。其中电荷q称为视在放电量。。。。 。

三、部门放电丈量的根基回路

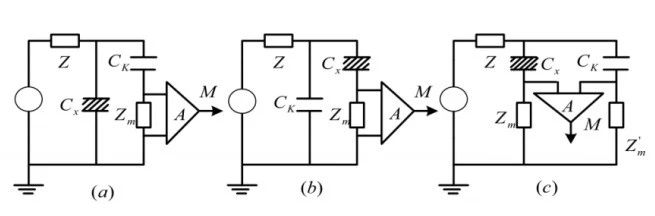

       如图所示为丈量部门放电的三种根基回路。。。。 。图中C代表试品电容, ,,,,, Z (Z)代表丈量阻抗, ,,,,,Ck代表耦合电容, ,,,,,它的作用是为Cx与Zm之间提供 一个低阻抗的通路。。。。 。Z代表接在电源与丈量回路间的低通滤波器, ,,,,,Z能够让工频电压作用到试品上, ,,,,,但阻止被测的高频脉冲或电源中的高频分量通过。。。。 。

       图 (a)中, ,,,,,试验电压U经Z施加于试品Cx,丈量回路由Ck与Zm串联而成, ,,,,,并与Cx并联, ,,,,,因而称为并联丈量回路。。。。 。试品上的部门放电脉冲经Ck 耦合到Zm上,经放大器A送到丈量仪器M。。。。 。这种丈量回路适合于试品一端接地的情况, ,,,,,在现实工作中利用较多。。。。 。

       图 (b)为串联丈量回路, ,,,,,丈量阻抗Zm串联接在试品Cx低压端与地之间, ,,,,,并经由Ck形成放电回路。。。。 。因而, ,,,,, 试品的低压端必须与地绝缘。。。。 。

       图 (c)为桥式丈量回路, ,,,,,又称平衡丈量回路。。。。 。试品Cx与耦合电容Ck均与地绝缘, ,,,,,丈量阻抗Zm与Zm别离接在Cx 与Ck的低压端与地之间。。。。 。

首页| 尊时凯龙中国集团官方网站

四、部门放电丈量中的抗滋扰措施
1.滋扰起源
       广义的电磁滋扰除了蕴含与局放信号一路通过电流传感器进入监测系统的滋扰以表, ,,,,,还蕴含影响监测系统自身的滋扰, ,,,,,诸如接地、屏蔽、以及电路处置不当所造成的滋扰等。。。。 。现场电磁滋扰特指前者, ,,,,,它可分为陆续的周期型滋扰、脉冲型滋扰和白噪声。。。。 。周期型滋扰蕴含系统高次谐波、载波通讯以及无线电通讯等。。。。 。脉冲型滋扰分为周期脉冲型滋扰和随机脉冲型滋扰。。。。 。周期脉冲型滋扰重要由电力电子器件作为产生的高频涌流引起。。。。 。随机脉冲型滋扰蕴含高压线路上的电晕放电、其他电气设备产生的部门放电、 分接开关作为产生的放电、电机工作产生的电弧放电、接触不良产生的悬浮电位放电等。。。。 。白噪声蕴含线圈热噪声、地网的噪声和动力电源线以及变压器继电保唬;;;ば藕畔呗分旭詈辖氲母骼嘣肷取。。。 。
       电磁滋扰通常通过空间直接耦合和线路传导两种方式进入丈量点。。。。 。丈量点分歧, ,,,,,滋扰耦合蹊径会分歧, ,,,,,对丈量的影响也分歧;;;;;丈量点分歧, ,,,,,滋扰种类、强度也不一样。。。。 。
2.常用的抑造滋扰步骤
       滋扰的抑造总是从滋扰源、滋扰蹊径、信号后处置三方面思考。。。。 。找出滋扰源直接解除或堵截相应的滋扰蹊径, ,,,,,是解决滋扰最有效最底子的步骤, ,,,,,但要求具体分析滋扰源和滋扰蹊径, ,,,,,且通常不允许扭转原有的变压器运行方式, ,,,,, 因而在这两方面所能采取的措施总是很有限。。。。 。对于经电流传感器耦合进入监测系统的各类滋扰, ,,,,,采取各类信号处置技术加以抑造。。。。 。
       通常从以下几方面区 分局放信号和滋扰信号;;;;;工频相位、频谱、脉冲幅度和幅度散布、信号极性、 沉复率和物理地位等。。。。 。
在抗滋扰技术中有两种分歧的思路:
       一种是基于窄带 (频带通常为10kHz至数10kHz)信号的。。。。 。它通过相宜频带的窄带电流传感器 和带通滤波电路拾守信号, ,,,,,躲过各类陆续的周期型滋扰, ,,,,,提高了丈量信号的信噪比。。。。 。这种步骤只适合某一具体的变电站, ,,,,,使用上不方便。。。。 。此表, ,,,,,由于部门放电信号是一种宽频带脉冲, ,,,,,窄带丈量会造成信号波形的失真, ,,,,,不利于后面的数字处置。。。。 。
       一种是基于宽频(频带通常为10至1000kHz)信号的处置方 法。。。。 。检测信号中蕴含局放的大部门能量和大量的滋扰, ,,,,,但信噪比力低。。。。 。对于这些滋扰的处置步骤通常是:a.抑造陆续周期型滋扰;;;;;b.抑造周期型脉冲滋扰;;;;;c.抑造随机型脉冲滋扰。。。。 。随着数字技术的发展及模式鉴别步骤在局放中 的利用, ,,,,,这种处置步骤往往能获得较好的成效。。。。 。在后级处置中, ,,,,,好多处置方 法是一致的。。。。 。??????勺酆衔涤虼χ煤褪庇虼χ貌街琛。。。 。频域步骤是利用周期型滋扰在频域上离散的特点处置之;;;;;而时域处置步骤是凭据脉冲型滋扰在时域上离散的特点处置。。。。 。有硬件和软件两种实现方式。。。。 。
       由于部门放电脉冲信号是很幽微的信号, ,,,,,现场的电磁滋扰都将对丈量了局产生较大误差, ,,,,,因而, ,,,,,要做到正确丈量很难题。。。。 。为了提高丈量精度, ,,,,, 除了采取上述介绍的抗滋扰措施表, ,,,,,在丈量中还应可采取如下措施:
试验中所使用的设备应尽量选取无晕设备, ,,,,,出格是试验变压器和耦合电容Ck
滤波器的机能要好, ,,,,,要做到电源与丈量回路的高频隔离。。。。 。
试验功夫应尽量选择在滋扰较幼的时段, ,,,,,如夜间等。。。。 。
丈量回路的参数共同要适当, ,,,,,耦合电容要尽量幼于试品电容Cx, 使得在部门放电时Cx与Ck间能很快地转换电荷。。。。 。
必须对丈量设备进行校准。。。。 。
