干货讲堂 | GIS设备简介

颁布功夫:2025-03-03 11:39:35人气:
1、什么是GIS设备

       GIS是Gas Insulated Switchgear的英文缩写,,,, ,通常翻译为气体绝缘全封关组合电器,,,, ,通常选取SF6气体作为绝缘介质,,,, ,蕴含断路器(CB)、隔脱离关(DS)、接地开关(ES、FES)、母线(BUS)、电流互感器(CT)、电压互感器(VT)、避雷器 (LA)等高电压组件 。。。 。。。。。目前GIS设备产品已涵盖72.5千伏~1200千伏的电压等级领域 。。。 。。。。。

首页| 尊时凯龙中国集团官方网站

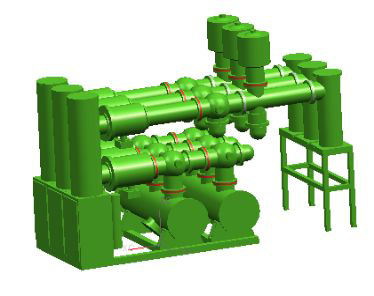

图 1 GIS设备的典型结构组成

2、GIS设备的特点

       由于SF6气体拥有优异的绝缘机能、灭弧机能和不变机能,,,, , GIS设备拥有占地面积少、灭弧能力强、靠得住性高蹬着点,,,, ,但是SF6气体绝缘能力受电场均匀水平的影响较大,,,, ,当GIS内部存在尖端或异物时易产生绝缘异常 。。。 。。。。。

       GIS设备选取全封关结构,,,, ,在带来内部元器件不受环境滋扰、检建周期长、守护工作量少、电磁滋扰低蹬着点的同时,,,, ,也存在单次检建工作复杂、检测伎俩相对贫乏等问题,,,, ,而当封关结构被表界环境所侵蚀粉碎,,,, ,还会进一步带来进水、漏气等一系列问题 。。。 。。。。。

首页| 尊时凯龙中国集团官方网站

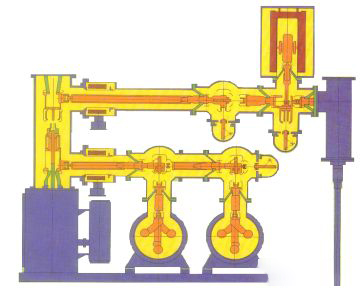

图 2 GIS设备选取全封关结构

3、GIS设备的内部结构

       GIS导电回路是由若干元件组成 。。。 。。。。。按工作方式,,,, ,通常可分为:固定接触(用紧固件如螺钉紧固的电接触称为固定接触,,,, ,固定接触在工作过程中没有相对运动 。。。 。。。。。如触头与盆子的衔接等)、触头接触(在工作过程中能够分离的电接触又称为可分接触)、滑动及滚动接触(在工作过程中,,,, ,触头间能够相互滑动或滚动,,,, ,但不能分离的电接触称为滑动及滚动接触 。。。 。。。。????????氐缙鞯闹醒氪ネ肪褪茄∪≌庵值缃哟ィ 。。。 。。。。。

首页| 尊时凯龙中国集团官方网站

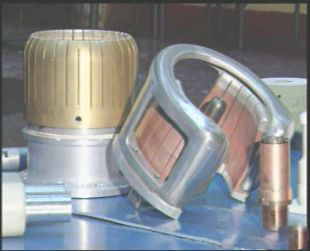

图 3 GIS设备的触头



GIS变电站

No.1  GIS概想

       六氟化硫封关式组合电器,,,, ,国际上称为“气体绝缘开关设备”(Gas lnsulated Switchgear)简称GIS,,,, ,它将一座变电站中除变压器以表的一次设备,,,, ,蕴含断路器、隔脱离关、接地开关、电压互感器、电流互感器、避雷器、母线、电缆终端、进出线套管等,,,, ,经优化设计有机地组合成一个整体 。。。 。。。。。

首页| 尊时凯龙中国集团官方网站

       除了GIS,,,, ,还有一种HGIS,,,, ,设计用于较恶劣的环境,,,, ,由于相对GIS少了母线,,,, ,母线压变,,,, ,避雷器等设备,,,, ,尤其是母线,,,, ,使用也起来较为矫捷 。。。 。。。。。

No.2  GIS特点

(1)幼型化:选取绝缘机能卓越的SF6气体做绝缘和灭弧介质,,,, ,大幅度缩幼变电站体积 。。。 。。。。。

(2)靠得住性高:带电部门全数密封于惰性SF6气体中,,,, ,提高了变电站靠得住性 。。。 。。。。。

(3)安全性好:带电部门密封于接地的金属壳体内,,,, ,因而没有触电危险 。。。 。。。。。SF6气体为不点火气体,,,, ,所以无火警危险 。。。 。。。。。

(4)杜绝对表部的不利影响:带电部门以金属壳体封关,,,, ,对电磁和静电实显炝蔽,,,, ,噪音 。。。 。。。。。, ,抗无线电滋扰能力强 。。。 。。。。。

(5)装置周期短:幼型化的实现使得在工厂内进行整机装配和试验合格后,,,, ,能够以单元或距离的大局运达现 。。。 。。。。。, ,因而可缩短现场装置工期,,,, ,又能提高靠得住性 。。。 。。。。。

(6)守护方便,,,, ,检建功夫短:因其结构布局合理,,,, ,灭弧系统先进,,,, ,大大提高了产品的使用寿命,,,, ,因而检建周期长,,,, ,维建工作量 。。。 。。。。。, ,并且由于幼型化,,,, ,离地面低,,,, ,因而日常守护方便 。。。 。。。。。

No.3  GIS分类

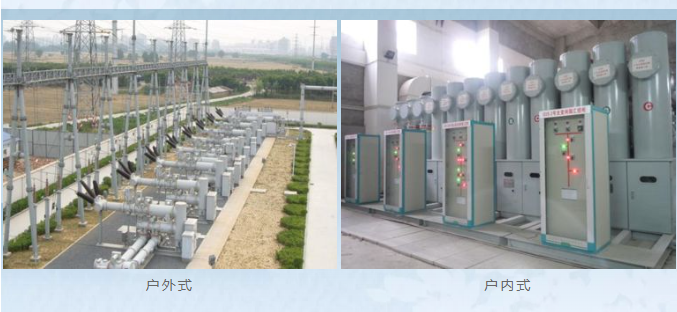

       GIS凭据装置地址可分为户表式和户内式两种 。。。 。。。。。

首页| 尊时凯龙中国集团官方网站

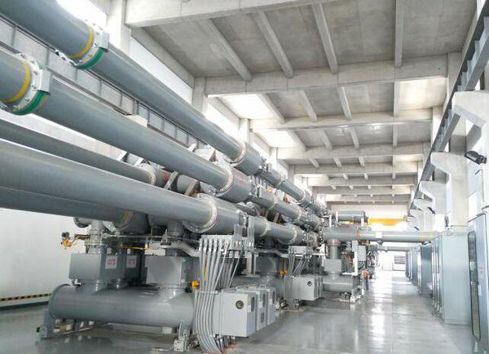

       GIS通常可分为单相单筒式和三相共筒式两种大局 。。。 。。。。。110kV电压等级及母线能够做成三相共筒式,,,, ,220kV及以上选取单相单筒式 。。。 。。。。。

首页| 尊时凯龙中国集团官方网站

No.4  操作根基准则

(1)GIS设备断路器、隔脱离关正常情况下以远处操作为主,,,, ,断路器、隔脱离关“远处/现地”开关切“远处”地位 。。。 。。。。。

(2)GIS设备接地刀闸只能在现地操作,,,, ,操作时将隔刀/地刀“远处/现地”开关切“现地” 。。。 。。。。。

(3)任何情况下,,,, ,只能进行法式操作,,,, ,汇控柜上“联锁解除开关”必须处于“联锁”地位,,,, ,其解锁钥匙与微机防误会锁钥匙一起封存,,,, ,按一样划定使用 。。。 。。。。。

No.5  运行根基要求

(1)运行人员时时进入的户内SF6设备室:每班至少透风一次,,,, ,换气15分钟,,,, ,换气量应大于3-5倍的空气体积,,,, ,抽风口应装置在室内下部;;;; ;;;;运行人员不断时出入的设备场所:进入前应先透风15分钟 。。。 。。。。。

(2)运行中GIS对于运杏注维建人员易触及的部位,,,, ,在正常情况下,,,, ,其表壳及构架上的感应电压不应超过36V 。。。 。。。。。

温升:在运行人员易触及的部门不应超过30K;;;; ;;;;运行人员易触及但操作时不触及的部门不应超过40K;;;; ;;;;运行人员不易触及的个别部位不应超过65K 。。。 。。。。。

(3)SF6开关设备巡视查抄,,,, ,每天至少一次,,,, ,无人值班变电所按划定巡视 。。。 。。。。。巡视时,,,, ,重要进行表观查抄,,,, ,设备有无异常,,,, ,并作好纪录 。。。 。。。。。
