串联谐振装置是使用串联谐振道理，，，，，，，使回路产生谐振电压加到试品上，，，，，，，串联谐振目前分为变频式和调感式两大类，，，，，，，是通过调节变频源输出频率或可调式电抗器调节电感量，，，，，，，使回路中电感L与试品C串联谐振。。。。。。。

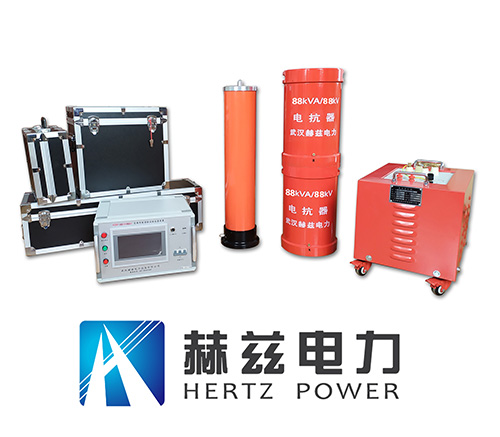

　　变频串联谐振试验装置

　　串联谐振装置重要由变频源(变频式)、高压电抗器、可调式电抗器(调感式)、电容分压器、激励变压器等几部门组成。。。。。。。其宽泛用于电力、冶金、石油、化工等行业，，，，，，，合用于电力电缆、电力变压器、水力发电机、GIS等大容量，，，，，，，高电压的电容性试品的交代和预防性试验。。。。。。。

　　串联谐振在产品个性上有不变性靠得住性高、自动调谐职能壮大、支持多种试验模式、系统人机交互界面敦睦、；；；；；；ぶ澳苊缆韧蛊鹩攀，，，，，，，凭据其个性在电力系统利用中拥有需要电源容量幼、设备沉量体积幼、改善输出波形、预防短路电流烧伤、不会出现复原过电压蹬着点。。。。。。。我公司串联谐振安孜拷寮GB50150-2006，，，，，，，DL/T849.6-2004尺度，，，，，，，提供电缆谐振试验装置、发电机谐振试验装置、变电站电器设备谐振装置、CVT校验用谐振升压装置等多种选配参考规划。。。。。。。该装置占有多项关键的国度专利技术，，，，，，，加上引进的部门国际先进技术，，，，，，，设备整体达到了国际先进水平。。。。。。。

　　在电感和电容并联的电路中，，，，，，，当电容的大幼刚好使电路中的电压与电流同相位，，，，，，，即电源电能全数为电阻亏损，，，，，，，成为电阻电路时，，，，，，，叫作并联谐振。。。。。。。

　　并联谐振是一种齐全的赔偿，，，，，，，电源无需提供无功功率，，，，，，，只提供电阻所必要的有功功率。。。。。。。谐振时，，，，，，，电路的总电流最幼，，，，，，，而支路的电流往往大于电路的总电流，，，，，，，因而，，，，，，，并联谐振也称为电流谐振。。。。。。。产生并联谐振时，，，，，，，在电感和电容元件中流过很大的电流，，，，，，，因而会造成电路的熔断器熔断或销毁电气设备的变乱;但在无线电工程中往往用来选择信号和解除滋扰。。。。。。。

　　串联谐振和并联谐振区别:

　　从负载谐振方式划分，，，，，，，可以为并联逆变器和串联逆变器两大类型，，，，，，，下面列出串联逆变器和并联逆变器的重要技术特点及其比力：

　　串联逆变器和并联逆变器的差距，，，，，，，源于它们所用的振荡电路分歧，，，，，，，前者是用L、R和C串联，，，，，，，后者是L、R和C并联。。。。。。。

　　串联逆变器的负载电路对电源出现低阻抗，，，，，，，要求由电压源供电。。。。。。。因而，，，，，，，经整流和滤波的直流电源结尾，，，，，，，必须并接大的滤波电容器。。。。。。。当逆变失败时，，，，，，，浪涌电流大，，，，，，，；；；；；；つ烟。。。。。。。

　　并联逆变器的负载电路对电源出现高阻抗，，，，，，，要求由电流源供电，，，，，，，需在直流电源结尾串接大电抗器。。。。。。。但在逆变失败时，，，，，，，由于电流受大电抗限度，，，，，，，冲击不大，，，，，，，较易；；；；；；。。。。。。。

　　串联逆变器的输入电压恒定，，，，，，，输出电压为矩形波，，，，，，，输出电流近似正弦波，，，，，，，换流是在晶闸管上电流过零以来进行，，，，，，，因而电流总是超前电压一φ角。。。。。。。

　　并联逆变器的输入电流恒定，，，，，，，输出电压近似正弦波，，，，，，，输出电流为矩形波，，，，，，，换流是在谐振电容器上电压过零以前进行，，，，，，，负载电流也总是越前于电压一φ角。。。。。。。这就是说，，，，，，，两者都是工作在容性负载状态。。。。。。。

　　串联逆变器是恒压源供电，，，，，，，为预防逆变器的上、下桥臂晶闸管同时导通，，，，，，，造成电源短路，，，，，，，换流时，，，，，，，必须保障先关断，，，，，，，后开明。。。。。。。即应有一段功夫(t)使所有晶闸管(其它电力电子器件)都处于关断状态。。。。。。。此时的杂散电感，，，，，，，即从直流端到器件的引线电感上产生的感生电势，，，，，，，可能使器件败坏，，，，，，，因而必要选择相宜的器件的浪涌电压吸收电路。。。。。。。此表，，，，，，，在晶闸管关断期间，，，，，，，为确保负载电流陆续，，，，，，，使晶闸管免受换流电容器上高电压的影响，，，，，，，必须在晶闸管两端反并联急剧二极管。。。。。。。

　　并联逆变器是恒流源供电，，，，，，，为预防滤波电抗Ld上产生大的感生电势，，，，，，，电流必须陆续。。。。。。。也就是说，，，，，，，必须保障逆变器上、下桥臂晶闸管在换流时，，，，，，，是先开明后关断，，，，，，，也即在换流期间(tγ)内所有晶闸管都处于导通状态。。。。。。。这时，，，，，，，固然逆变桥臂直通，，，，，，，由于Ld足够大，，，，，，，也不会造成直流电源短路，，，，，，，但换流功夫长，，，，，，，会使系统效能降低，，，，，，，因而需缩短tγ，，，，，，，即减幼Lk值。。。。。。。

　　串联逆变器的工作频率必须低于负载电路的固有振荡频率，，，，，，，即应确保有相宜的t?功夫，，，，，，，不然会因逆变器上、下桥臂直通而导致换流的失败。。。。。。。

　　并联逆变器的工作频率必须略高于负载电路的固有振荡频率，，，，，，，以确保有相宜的反压功夫t?，，，，，，，不然会导致晶闸管间换流失败;但若高得太多，，，，，，，则在换流时晶闸管接受的反向电压会太高，，，，，，，这是不允许的。。。。。。。
