串联谐振试验装置若何选择

　　电力行业时时必要进行丈量高压电力电缆的串联谐振点工作，，，，，，，，要使用串联谐振试验装置，，，，，，，，但凭据电缆的分歧耐压等级，，，，，，，，使用串联谐振试验设备也分歧，，，，，，，，电力职工应该若何选择串联谐振试验装置呢

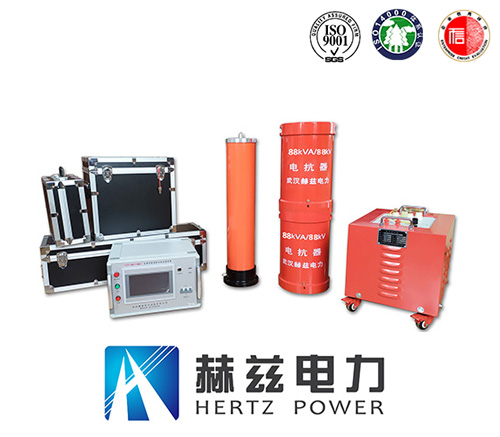

　　变频串联谐振试验装置

　　串联谐振试验装置重要由变频节造器，，，，，，，，励磁变压器，，，，，，，，高压电抗器，，，，，，，，高压分压器组成。。。。。。。。变频节造器被分为两类，，，，，，，，20KW和以上为节造台，，，，，，，，20KW以下是便携式箱;它由节造器和滤波器组成。。。。。。。。变频节造器的重要作用是拥有380V或200V正弦互换电频率的固定振幅和频率为振幅和频率可调的正弦波。。。。。。。。而对于整个设备提供电源。。。。。。。。励磁变压器是输出电压升高到一个相宜的测试电压。。。。。。。。高压电抗器L是谐振电路的沉要组成部门，，，，，，，，当电源频率蹬宗1/(2π√LCX)，，，，，，，，其与所述测试CX产生串联谐振。。。。。。。。

　　若何进行选择一个相宜的串联谐振设备?

　　为了选择相宜的串联谐振设备，，，，，，，，请提供以下技术参数

　　1、变压器:电压等级(如10/35/110/220kv);最大容量;试验性质(中性或齐全绝缘)单相接地容量;

　　2、电源电缆：电压电平(例如，，，，，，，，10/35/的110kV等);最长长度;横截面面积;

　　3、发电机、电动机：电压等级(出口电压或称工作电压)试验电压(最高耐压值)单相对地电容量变动领域，，，，，，，，如0.2-0.55uF;

　　4、GIS：电压等级(也称为工作电压);距离的数量;测试电压(最大耐压值);

　　5、开关、绝缘子、PT、CT、绝缘工用具、母线：电压等级(或称工作电压);试验电压(最高耐压值);

　　6、CVT测试：电压等级(或工作电压，，，，，，，，如35/110/220规格);测试电压(最大耐压)电容量领域(如0.005-0.02uF)。。。。。。。。

　　串联谐振与其它试验装置的比力

　　串联谐振VS工频耐压

　　满足大容量被试品耐压机能试验，，，，，，，，体积、沉量却比工频耐压幼好多，，，，，，，，易于进行搬运

　　串联谐振VS超低频

　　超低频部门重要钻研针对10kV/35kV这两种分歧规格的电缆，，，，，，，，串谐可合用10/35/110/220kV等规格进行电缆、主变、发电机、CVT、开关等

　　串联谐振VS直高发

　　直流高压产生器被施加到“直流耐压”;串联谐振利用“互换耐压”
